Réseau Electrique National

0 33

L’énergie électrique produite par les centrales électriques est transportée sur de grandes distances entre lieux de production et de consommation par l’intermédiaire d’un réseau de lignes électriques.

Dans chaque pays, l’énergie électrique est acheminée vers des millions de consommateurs (particuliers, industrie…)

Organisation du réseau de transport , production et distribution

Le  schéma ci-dessous : illustré le réseau Production,  transport et  distribution

Production

Les générateurs des centrales électriques fournissent généralement une tension comprise entre 5 et 20 KV

Réseau de Transport à très haute tension (THT)

Pour transporter une énergie électrique à grande distance, Il faut élever la  tension afin  de minimiser l’énergie perdue par effet Joule le long de la ligne de transport. Les pertes en ligne sont proportionnelles au carré de l’intensité en ligne

Le niveau de la tension de transport varie selon les distances et les puissances transportées, plus les distances sont grandes plus la tension doit être élevée

 Cette tension élevée peut varier entre (225 kV et 400 kV) appelée (THT très haute tension)  elle est  effectuée par l’intermédiaire d’un  transformateur élévateur.

Le réseau de transport  peut être assimilé au réseau d’autoroutes. Ces lignes atteignent parfois des milliers de kilomètres

Les réseaux de répartition  à haute tension (HT)

Le réseau de répartition prend sa source dans le réseau de transport à partir des poste
THT/HT(MT) , il  sert à fournir les gros consommateurs industriels sous haute tension  et à répartir les puissances dans différentes régions rurales ou urbaines

A proximité des zones de consommation des postes de transformation abaissent la tension à ( 60kV et 90kV)

 Les réseaux de répartition  sont destinés à répartir l’énergie sur des distances plus courtes et d’acheminer l’électricité du réseau de transport vers les grands centres de consommations les agglomérations, et les entreprises fortement consommatrices comme (les transports ferroviaires, les industries chimiques, sidérurgiques et métallurgiques).

Distribution de l’énergie

La distribution sert à alimenter les consommateurs  en moyenne tension MT (HTA) ou en basse tension  BT (BTA)

A partir  des postes sources et Grâce à des postes de transformation  HTB/HTA  , on abaisse  la  haute tension ( 60kV et 90kV)  en Moyenne Tension (20KV) et  jusqu’à la sous-station   HTA/BT   en  basse tension (400 ou 230 volts).

Voir aussi:  Cours Physique : Noyau, Masse et Energie

Ceux qui  sont alimentés en moyenne tension : grande hôtels, hôpitaux et cliniques, petites et moyennes entreprises

Ceux qui  sont alimentés  par le réseau basse tension (230 et 400 volts) : immeubles d’habitation, écoles, artisans, commerçants, professions libérales, exploitations agricoles,

Réseau de distribution d’énergie HTA/BT

 l’alimentation s’effectue en simple dérivation, en double dérivation ou en boucle ouverte (coupure d’artère).

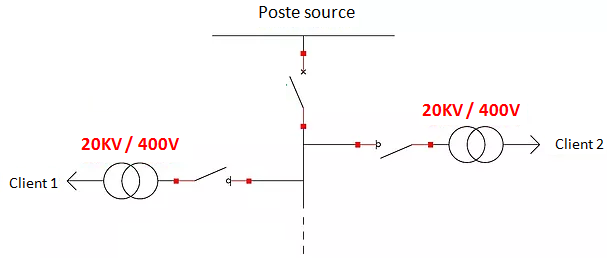

 Raccordement en antenne (ou simple dérivation)

Différents types de raccordement au réseau public

La poste de livraison HTA/BT  est raccordée au réseau public de distribution au moyen d’une seule canalisation (ou une seule ligne d’arrivée).

Il est principalement utilisé dans les zones rurales, et à faible densité de population. …

En cas de défaut sur un câble ou dans un poste, les utilisateurs sont privés d’alimentation durant le temps de la réparation.

Avantages : simple et économique.

Inconvénient  tout défaut sur une ligne d’arrivée provoque la coupure de tous les postes en aval

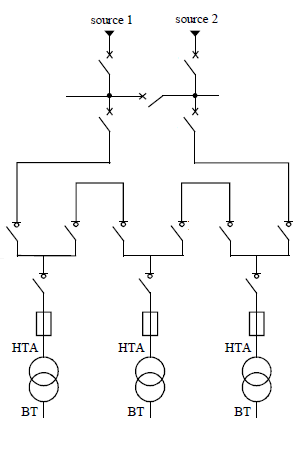

Raccordement en coupure d’artère ou en «Boucle»

La poste de livraison HTA/BT  est  raccordée au réseau public de distribution HTA à partir d’une boucle ouverte en un point de coupure. Il est utilisé en zone urbaine

Avantage : continuité de service.

Inconvénient : coût est  élevé.

Raccordement en double dérivation

La  poste de livraison HTA/BT  est  raccordée  au réseau public de distribution HTA au moyen de deux lignes séparées. En cas de défaut sur l’une des lignes . une permutation automatique se fait  sur la seconde ligne  .

cette technique est utilisé pour assurer une continuité de service optimale , soit dans les grandes villes .

 Avantage : meilleure continuité de service (en cas de défaut, sur un poste ou un câble on permute  automatiquement sur l’autre source).

Inconvénient : coût élevé.

 Poste de livraison

On l’appelé aussi  poste de transformation HTA/BT (ou poste HTA/BT)

Un poste de livraison est un local qui compose le poste HTA/BT, peut être un petit bâtiment, un local mis à disposition dans un immeuble ou un simple boîtier de protection des équipements

Il assure la liaison entre le réseau haute tension (HTA) et le réseau basse tension (BT).  Il est dangereux, inaccessible au public

Voir aussi:  Mouvements Des Planètes Et Des Satellites

Il est composé d’un équipement permettant de le connecter au réseau HTA  et de répartir l’énergie électrique BT

Ce sont des  cellules assurant les fonctions :

-Arrivée (en nombre variable suivant le type d’alimentation) ;

• Protection côté HTA et BT  (Sectionnement , fusible, mise à la terre et en court-circuit) ;

• Comptage (côté HTA et BT

• Transformation (une cellule par transformateur)   HTA/BT abaissant

la tension

• Distribution (tableau général basse tension : TGBT).  tableau BT permettant de répartir l’énergie électrique sur les différents départs BT

Différents types de poste de livraison  HTA/BT

En fonction des besoins en énergie des utilisateurs, il existe différents types de postes de livraison d’énergie:

Postes d’extérieur :

▪ Postes sur poteau ( 25-50-100 KVA) ;

• Postes préfabriqués :

-en bas de poteau : de 100 à 250 kVA ;

-poste compact : de 160 à 1 250 kVA.

▪ Postes maçonnés traditionnels (160 à 1250KVA).

Les postes d’intérieur : postes ouverts maçonnés ou préfabriqués et postes en cellules préfabriquées métalliques (100 à 1250KVA).

Comptage

Le comptage permet de comptabiliser l’énergie consommée afin que celle-ci soit facturée, il peut s’effectuer côté HTA ou côté BT.

Comptage  côté BT

Si le poste de livraison est équipé d’un seul transformateur d’une  puissance au maximum 1250kVA

Intensité nominal  au secondaire du transformateur inferieur à 2000 A  et Intensité  au primaire de l’ordre  de 45 A en 20 kV).

Comptage  côté  HTA

Si le poste de livraison est équipé soit de plusieurs transformateurs.   Ou soit d’un seul transformateur avec une  puissance supérieure à 1250 kVA

Mesure et comptage HTA et BT

On utilise les transformateurs de courant (TC ou Capteur de courant (TC) )  en B.T et en H.TA  lorsque l’on veut mesurer des courants de très fortes valeurs avec précision et en toute sécurité pour le matériel et les utilisateurs. Même chose pour les transformateurs de tension ou Capteur de tension (TP)

Capteur de courant (TC) permet d’adapter le courant à mesurer aux appareils de mesure et d’isoler le circuit de puissance du circuit de mesure

Capteur de tension (TP)  permet d’adapter la tension aux calibres des appareils de mesures et d’isoler le circuit de puissance des circuits de mesures
